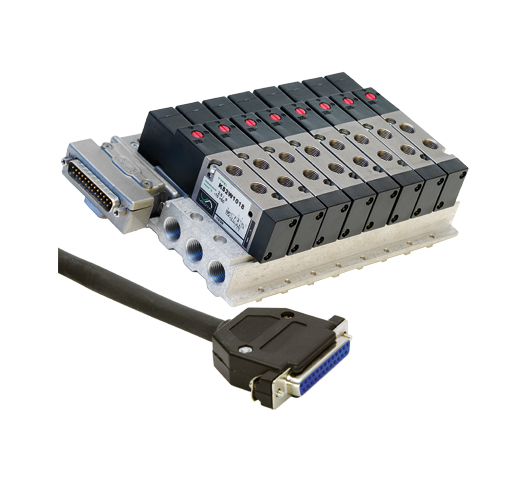

Wyspa zaworowa Multipol Typ MPV, MPK, MPB

Wyspa zaworowa Multipol Typ MPV, MPK, MPB

Wyspa zaworowa MPV występuje w dwóch rozmiarach. Umożliwia to zastosowanie zaworów Serii K, JT lub BE z przyłączem 1/8", 1/4" lub push-in 4mm. Zawory rozdzielające 5/2, 5/3, 3/2 i 2x3/2 drogowe. To kompaktowy system, łatwy do montażu, na którym może pracować do 24 zaworów elektromagnetycznych. Wyspa zaworowa dostępna z zasilaniem 24V DC lub 24V AC. Złącze Multipol SD25


  • ŚrednicaŚrednica Ø [mm]: 1 - 6 - 8 mm
  • CiśnienieCiśnienie: 0-9 barg
  • TemperaturaTemperatura: - 10° ... +50 °C
  • MateriałMateriał: aluminium / NBR
  • PrzyłączePrzyłącze: Gwint 1/8" - 1/4"
  • SterowanieSterowanie: elektr. / spr. lub elektr. / elektr.
  • Inne parametryInne: max. 25 zaworów

Wyspa zaworowa Multipol Typ 4HF

Wyspa zaworowa Multipol Typ 4HF

Wyspa zaworowa 4HF gwarantuje wysoki przepływ w małych wymiarach i bardzo łatwe rozbudowanie poprzez dodawanie nowych modułów. To kompaktowa, modułowa wyspa zaworowa z maksymalnie 16 stacjami na zawory, z możliwością indywidualnej kombinacji różnych funkcji zaworów


  • ŚrednicaŚrednica Ø [mm]: do wyboru z wtyczką 25-pin Sub-D z łącznie max. 22 zaworami pilotowymi lub wtyczką 37 pin Sub-D z łącznie max. 32 zaworami pilotowymi
  • CiśnienieCiśnienie: napięcie 24VDC, 24VAC. Zawory 5/2 - 5/3 - 3/2 NO - 3/2 NC.
  • TemperaturaTemperatura: 20
  • PrzyłączePrzyłącze: 4HF.jpk
  • SterowanieSterowanie: https://www.stasto.eu/pl-pl/store/multipol-wyspa-zaworowa-seria-4hf/?prodid=468-4&blid=5611
  • Inne parametryInne: 8 mm
  • Inne parametryInne2: -0,9 - 10 barg

Wyspa zaworowa fieldbus 4HF Netlogic

Wyspa zaworowa fieldbus 4HF Netlogic

Wyspa zaworowa 4HF NETLOGIC fieldbus slave obsługuje protokoły PROFIbus, DeviceNet, Ethernet/IP, CANopen. Wyspa zaworowa 4HF NETLOGIC to zintegrowany system, który umożliwia obsługę pełnego zestawu cyfrowych danych procesowych w obu kierunkach: od / do mastera do / z pola. Węzeł slave jest wykonany przez procesor magistrali, który może obsługiwać do 128 wyjść cyfrowych (zawory elektromagnetyczne) i do 128 wejść cyfrowych (przełączniki). Procesor magistrali jest zintegrowany z początkową wyspą podrzędną, która może mieć do 32 zaworów elektromagnetycznych i 6 dalszych wysp rozszerzających, z których każda może mieć maksymalnie 16 zaworów elektromagnetycznych. Dostępna jest również skrzynka z 8 wyjściami przyłączeniowymi do obsługi zdalnych wyjść cyfrowych o mocy do 10W każde.


  • ŚrednicaŚrednica Ø [mm]: 8 mm
  • CiśnienieCiśnienie: -0,9 - 10 barg
  • TemperaturaTemperatura: - 10° ... +50 °C
  • MateriałMateriał: aluminium / NBR
  • PrzyłączePrzyłącze: Gwint 1/8" lub push-in pod wąż 8 mm
  • SterowanieSterowanie: elektr. / spr. lub elektr. / elektr.
  • Inne parametryInne: max. 32 zawory
